[Server] WebtoB(WEB) & Tomcat(WAS) 연동. with ReverseProxy

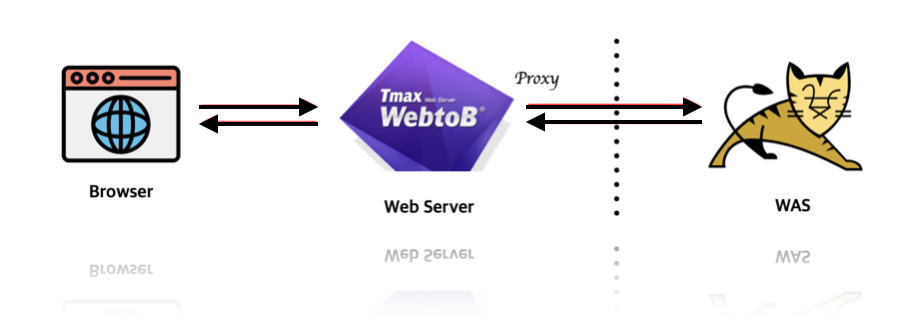

WebtoB의 Reverse Proxy를 이용하여 외부 서버에 WebtoB를 두고 내부 서버에 WAS를 두어 연동하는 방식은 보안, 성능, 유지보수 측면에서 유리하기 때문에 많이 사용된다.



WebtoB는 TmaxSoft에서 제공하는 고성능 웹 서버이다.

WAS는 일반적으로 HTTP Listener를 가지고 있는데, WebtoB는 reverse proxy 설정을 통해 WAS의 HTTP Listener와 연결 을 맺어 연동하게 된다.


WebtoB 라이센스 발급

우선 WebtoB를 실제 운영 시스템에 사용하는 것이 아니라 학습 또는 테스트 목적으로 진행할 경우 데모 라이선스를 발급받아 일정 기간동안 무료로 사용할 수 있다.

데모 라이선스는 제품 구입 전 테스트 및 검토를 위하여 제한된 기간 동안 발급받아 사용 가능한 라이선스 입니다.
명시된 유효기간 내에서만 사용 가능하며, 테스트 및 검토 용도가 아닌 실제 운영시스템에 사용하는 것은 당사 라이선스 정책에 위배됨을 알려 드립니다.
데모 라이선스는 하나의 솔루션에 대해 최대 3회까지 발급이 가능합니다. 3회 이상의 데모 라이선스 발급을 원하신다면, 담당 영업대표를 통해 발급 요청을 하시기 바랍니다.



WebtoB의 데모 라이센스 발급 및 다운로드를 하려면 먼저 회원가입을 진행 후 아래 링크에서 데모 라이선스를 신청하면 된다.
https://www.tmaxsoft.com/kr/download/demo-license/apply

로그인 | 티맥스소프트

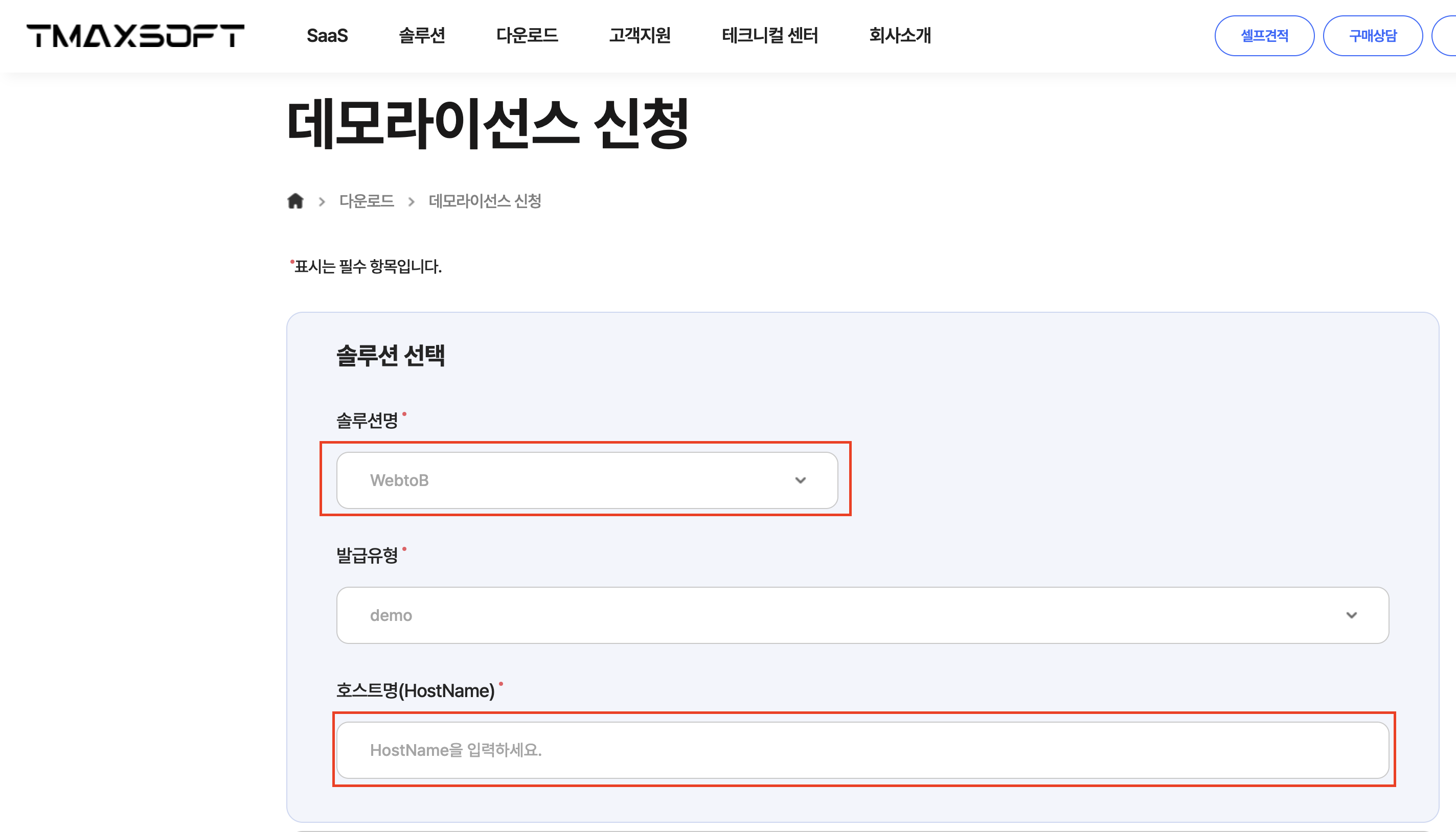

솔루션명은 WebtoB로 선택하고 호스트명은 WebtoB를 설치하고자 하는 리눅스 서버에서 hostname 명령어로 호스트명을 확인하여 입력해주면 된다.


데모라이선스를 신청하면 1~2시간 내에 라이선스를 발급해 주는 것 같다.
라이선스는 당장 필요한게 아니라 다운로드 후 wsboot 명령어로 WebtoB를 실행할 때 사용되는 것이니까 신청해둔 상태로 다운로드를 진행하면 된다.



WebtoB 다운로드 및 기본 설정

https://www.tmaxsoft.com/kr/download/middleware/WebtoB/download?seq=34

로그인 | 티맥스소프트

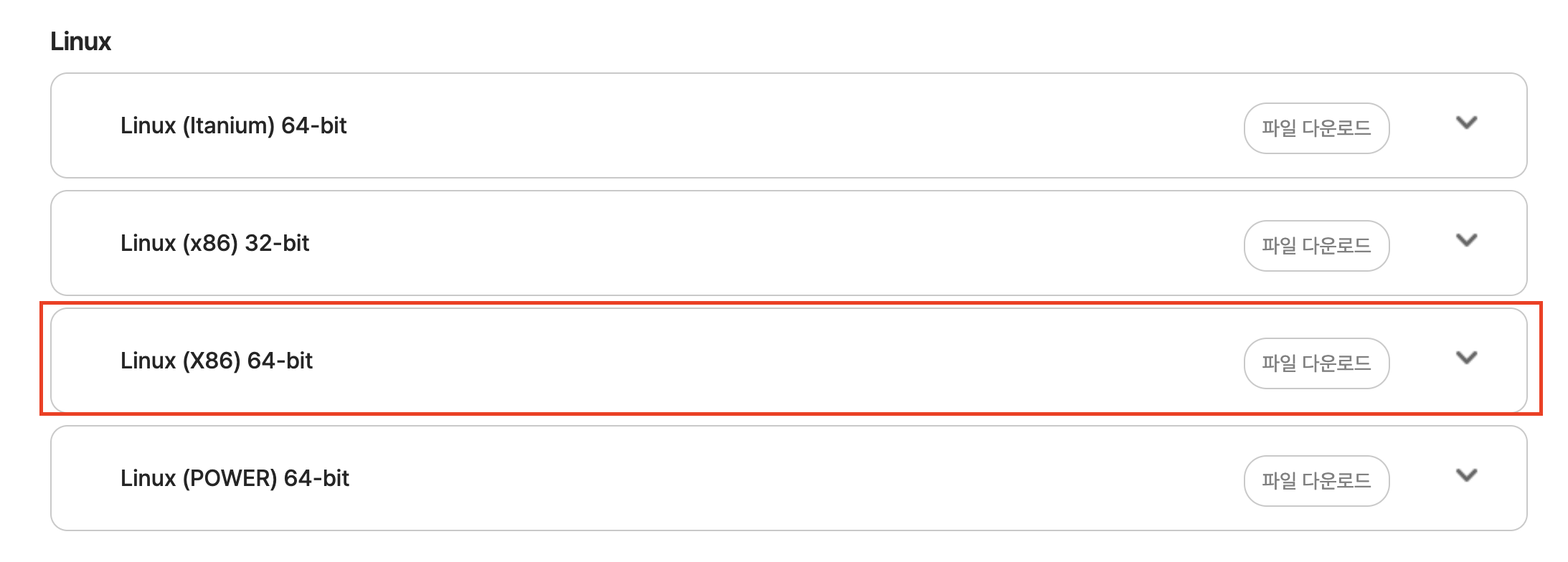

위의 다운로드 페이지에서 서버에 맞는 파일을 다운로드 하면 된다.
*메뉴얼도 있으니 다운받아 읽어보는 것이 좋다.

파일을 다운받았으면 SSH 또는 FileZilla등의 활용하여 다운로드 파일을 리눅스 서버로 옮겨준다.

그 후의 설정 및 설치 방법에 대해서는 이 글에 자세히 설명되어 있다.
https://betwe.tistory.com/entry/Tmaxsoft-WebtoB-50-%EC%9B%B9%EC%84%9C%EB%B2%84-%EA%B5%AC%EC%B6%95%ED%95%98%EA%B8%B0



Proxy 설정하여 WAS 연동

WebtoB 다운로드 및 기본 설정이 끝났다면 Proxy를 설정하여 WAS(Tomcat)을 연동한다.
Proxy 설정에 대한 내용은 해당 메뉴얼에 자세히 설명되어 있다. => WebtoB_5.0_Administrator-Guide.pdf


Guide 4.6. 다른 WAS 연동 (184p)

http.m

*REVERSE_PROXY_GROUP
rproxyG1
	VhostName = "vhost1",
	PathPrefix = "/before/",
	RegExp = "\.(do|jsp)$",
	ServerPathPrefix = "/after/",
	RewriteHtmlUrl = "/after/ /before/",
	HtmlUrl = "a href",
	HtmlUrl = "img src",
	HtmlUrl = "link href",
	HtmlUrl = "script src",
	RewriteHtmlMaxSize = 4194304,
	WBRoutingCookieKey = "W2BRID"
	#SessionIDCookieKey = "JSESSIONID"

*REVERSE_PROXY
rproxy1
	ServerAddress = "127.0.0.1:8088",
	ReverseProxyGroupName = "rproxyG1",
	MinPersistentServerConnections = 1,
	MaxPersistentServerConnections = 20,
	PersistentServerCheckTime = 50,
	PersistentServerTimeout = 300,
	PersistentServerCheckUrl = "/after/ping.html",
	MaxWebSocketConnections = 20
	#StickySessionRoutingID = "was1_servlet_engine",
    	#ProxySSLFlag = Y,
	#ProxySSLName = pssl1

이 코드는 기본적으로 Proxy를 설정하기 위한 설정 내용이다.
다중 WAS를 사용하는 경우 여러 Proxy 설정들을 Proxy Group으로 묶어 관리할 수 있다.


*REVERSE_PROXY_GROUP

1. VhostName = "vhost1"

• Reverse Proxy가 처리할 가상 호스트 이름을 지정합니다. 그냥 원하는 이름을 지정하면 된다.

2. PathPrefix = "/before/"

• 요청 URL의 경로 접두사로, 이 접두사가 URL에 포함되어 있는 경우에만 이 Reverse Proxy 설정이 적용된다. 예를 들어, 요청 URL이 /before/로 시작하면 이 설정이 적용된다.

3. RegExp = "\.(do|jsp)$"

• 요청 URL의 파일 확장자를 정규 표현식으로 지정한다. 이 경우 .do 또는 .jsp로 끝나는 요청에만 이 Reverse Proxy 규칙이 적용된다. 예를 들어, /example.do 또는 /example.jsp 파일에 대해서만 이 규칙이 적용된다.

4. ServerPathPrefix = "/after/"

• Reverse Proxy가 백엔드 서버로 요청을 전달할 때 사용할 경로 접두사이다. PathPrefix로 지정한 경로가 /before/인 요청을 처리하면서, 백엔드 서버에는 /after/ 접두사를 붙여서 요청을 전달한다.

5. RewriteHtmlUrl = "/after/ /before/"

• HTML 문서 내의 URL 경로를 재작성하는 규칙이다. 이 설정은 RewriteHtmlMaxSize로 지정된 크기 이하의 HTML 파일에서, /before/로 시작하는 URL을 /after/로 재작성한다. 즉, 클라이언트에게 전달된 HTML에서 경로를 변환하여 요청을 백엔드 서버로 전달할 때 URL 경로를 조정한다.

6. HtmlUrl = "a href"

• HTML 문서에서 <a> 태그의 href 속성에 포함된 URL을 대상으로 재작성 규칙을 적용합니다. 이 설정은 HTML 파일의 링크 URL을 재작성할 때 사용된다.
• 사용 예시) img src, link href, script src ..



*REVERSE_PROXY

1. ServerAddress = "127.0.0.1:8088"

• Reverse Proxy가 요청을 전달할 백엔드 서버의 주소를 지정한다.

2. ReverseProxyGroupName = "rproxyG1"

• Reverse Proxy의 그룹 이름을 지정한다. 여러 Reverse Proxy 서버를 그룹화하여 관리하거나 설정할 때 유용하다.

이 외에는 WAS와의 연결에 대한 세부 설정인데 실제 운영할 것이 아니라면 Default 값으로 둬도 문제 없다.



WAS에서 확인해야 할 사항

● WebtoB가 WAS로 연결할 HTTP Listener 설정(Listen IP, Port, thread 수)
● WebtoB와 WAS의 연결을 persistent connection으로 유지하고자 하는 경우 PING 체크를 위한 application 설정
● Sticky Session routing을 사용하고자 하는 경우 routing id
● WebtoB와 WAS간 SSL 암호화 통신을 하고자 하는 경우 HTTP Listener에 대한 SSL 설정





- 끝 -
